折弯机模具的结构分类

发布时间:2022-05-18

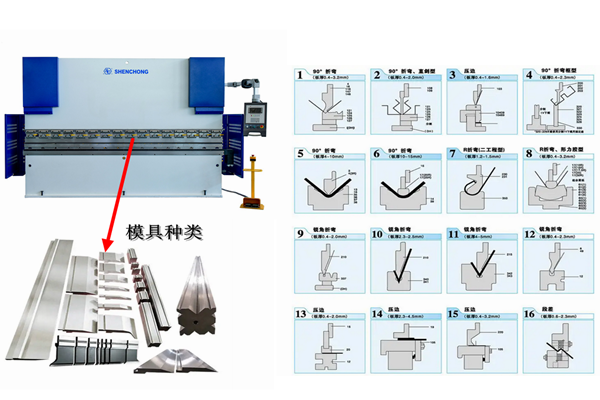

  折弯机模具是折弯机用来成型板材,加工板料的辅助工具l。这种工具由各种零件构成,不同的模具由不同的零件和形状构成。它主要是通过折弯机的压力对成型材料物理状态的改变,来实现材料物品(主要是金属板材)的外形的变化加工,从而使材料物品得到我们所需要的外形。

  折弯机模具从结构上可以分为两大类:上模和下模,绝大多数是以上模为主动模(上模运动,我们可称之为动模),下模为被动模,(下模不动,我们可称之为定模)、但是也有一些因为折弯机的工作模式不同而相反,但总的形式是不变的。

  折弯机模具从使用方面分,一般分标准模具和特殊模具。一般标准上模模具刀尖角度为30度(实际角度26-28度),60度,78度--88度等,下模模槽角度大致为30度,45度,60度,80--90度等。

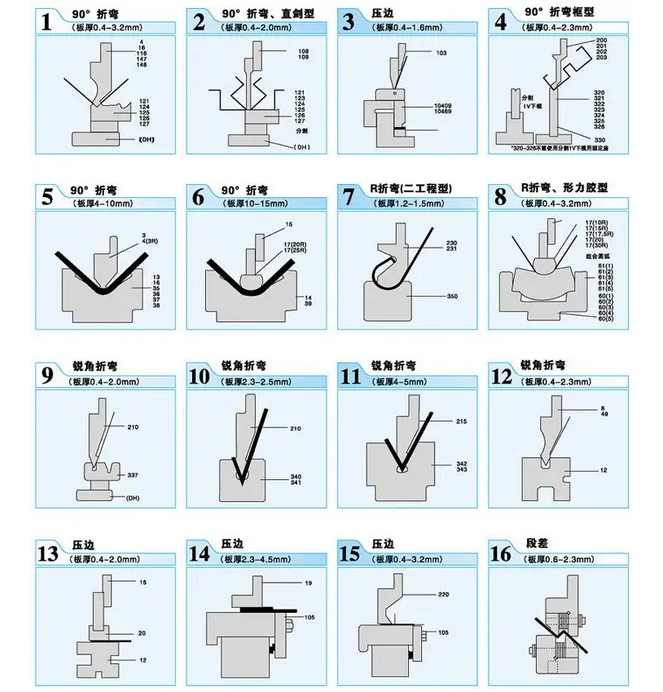

  折弯机的上模如果从形状来分:可以分为尖刀模,圆弧模,弯刀模,成型模。通常尖刀模以30度,60度为多,偶尔也会有45度,55度等特殊指定角度。而圆弧模主要是以圆弧的直径和弧长来设计模具,不一而足。弯刀模主要用于一些‘’U“型工件或者多道折弯中的避让。最复杂的是成型模,成型模可以是一体式的,也可以是组合式的。一般来说,组合式模具都是上、下模具一起设计,制造,配成一套使用。从生产成本来讲,一体式成型模的制造成本相对会高很多(特别是大尺寸模具),精度也难控制。组合模具在大尺寸模具和复杂图形模具上有很大优势。

  折弯机模具从功能来分:可以分为单一模具和多功能模具,所谓单一模具就是只能做单一类型的工件,而多功能模具则可以加工不同类型的工件,有的可以分拆和组装,我们也叫复合模,比如段差模,成型模。

  折弯机下模根据模槽数量大致可以分为,单V模,双V模,多V模。单V模和双V模顾名思义,就是一个表面上只有一条或者两条模槽,多见于数控折弯机,它的精度也比较高,因为它有固定基准,我们也称它为同心模,可以任意调换。而多V下模则多数是四方模,它的四个表面都开有几条模槽,大小不等,优点在于模槽数量多,可以适应各种厚度板料折弯。

  如今由于社会的不断进步,产品的要求也在不断提高,所以对折弯成品和材料的各种要求也在不断提高,折弯机下模也在不断发展,镶嵌式下模,无压痕下模,开口可调式下模已经广泛应用于各行各业。

  1.镶嵌式下模主要是为了提高了模具材料的利用率,或者是应用于特殊材料的折弯。

  2.无压痕下模种类有滚珠式无压痕下模,翻板式无压痕下模,优力胶无压痕下模。无压痕下模主要是免除了材料表面被划伤,擦伤和压痕。

  3.开口可调式下模,有插片式,对插式 ,楔块式,齿条式几种。开口可调式下模除了提高了模具材料的利用率之外更加大大地提高了工作效率,减少了换模具的时间和劳动强度。

  综上诉述,折弯机模具随着时间的改变,社会的进步和发展,新材料和新技术的诞生在不断地更新,变化和进步。它的日趋完善将使我们更简单,快速地得到所需要的产品,将更大程度地为我们社会服务。
